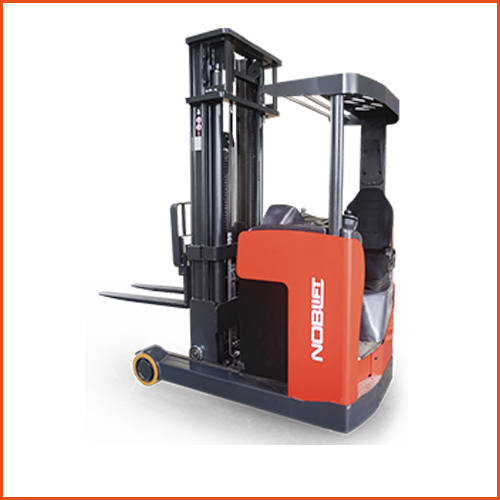

诺力全电动堆高车RT 20型 | ||||
品牌：诺力 型号：RT 20型 国标：JB/T 3299-2012 规格：1.4吨,1.6吨，2.0吨（可定制） | ||||
| 订购热线182-0000-7053 | ||||
|
Mast table RT 20 | ||||
规格型号 | 提升高度h3 mm | 自由提升高度h2 mm | 门架缩回时高度h1 mm | 作业时门架最大高度h4 mm |
RT 20 | ||||
两门架-标准提升 | 2500 | 140 | 1830 | 3415 |
2700 | 140 | 1930 | 3615 | |
3000 | 140 | 2080 | 3915 | |
3300 | 140 | 2230 | 4215 | |
3600 | 140 | 2380 | 4515 | |
4000 | 140 | 2580 | 4915 | |
4500 | 140 | 2830 | 5415 | |
三门架-全自由提升 | 4500 | 1254 | 2167 | 5415 |
5000 | 1420 | 2335 | 5915 | |
5300 | 1520 | 2435 | 6215 | |
5500 | 1585 | 2502 | 6415 | |
5800 | 1685 | 2602 | 6715 | |
6000 | 1755 | 2667 | 6915 | |
6500 | 1920 | 2835 | 7415 | |
7000 | 2095 | 2992 | 7915 | |
7500 | 2255 | 3167 | 8415 | |
8000 | 2420 | 3335 | 8915 | |
8500 | 2585 | 3502 | 9415 | |
9000 | 2755 | 3667 | 9915 | |
9500 | 2920 | 3835 | 10415 | |
10000 | 3085 | 4002 | 10915 | |
10500 | 3255 | 4167 | 11415 | |

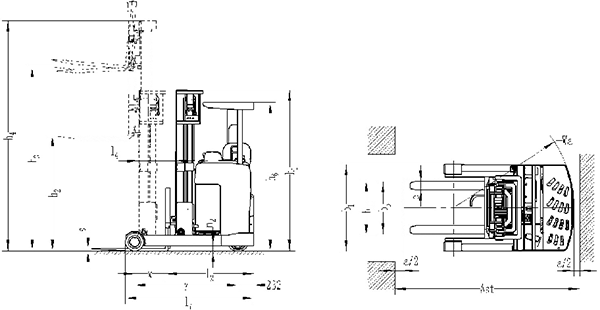

根据VDI 2198 标准的工业车辆类型表 | ||||||
特性 | 1.2 | 型号 | RT20 | RT16 | RT14 | |
1.3 | 动力(电动、柴油、汽油、液化气、手动) | 电动 | ||||
1.4 | 驾驶方式(手动式、步行式、站驾式、拣选式) | 座驾式 | 座驾式 | 座驾式 | ||
1.5 | 额定负载 | Q (t) | 2.0 | 1.6 | 1.4 | |
1.6 | 载荷中心距 | c (mm) | 600 | 600 | 600 | |
1.8 | 前悬距 | x (mm) | 180 | 180 | 180 | |
1.9 | 轴距 | y (mm) | 1500 | 1400 | 1350 | |
重量 | 2.1 | 自重(包括蓄电池) | kg | 3400 | 3000 | 2900 |
2.3 | 空载时桥负荷，驱动侧/承重侧 | kg | ||||
2.4 | 满载货叉前移时桥负荷，驱动侧/承重侧 | kg | ||||
2.5 | 满载货叉缩回时桥负荷，驱动侧/承重侧 | kg | ||||
车轮 | 3.1 | 轮胎（橡胶轮、高性能弹性体轮、气轮胎、聚氨酯轮） | 聚氨酯轮 | 聚氨酯轮 | 聚氨酯轮 | |
3.2 | 轮子尺寸，驱动侧 | ¢xW (mm) | 313×125 | 313×125 | 313×125 | |
3.3 | 轮子尺寸，承重侧 | ¢xW (mm) | 267×135 | 267×135 | 267×135 | |
3.5 | 轮子数量(x=驱动轮) 承重侧/驱动侧 | 2/1x+2 | 2/1x+2 | 2/1x+2 | ||
3.7 | 轮距， 承重侧 /驱动侧 | b11 (mm) | 1124 | 1124 | 1124 | |
基本尺寸 | 4.1 | 货叉倾角前/后 | α/β (°) | 2/4 | 2/4 | 2/4 |
4.2 | 门架缩回高度 | h1（mm） | 2335 | 2335 | 2335 | |
4.3 | 自由提升高度 | h2（mm） | 1420 | 1420 | 1420 | |
4.4 | 提升高度 | h3（mm） | 5000 | 5000 | 5000 | |
4.5 | 作业时门架最大高度 | h4（mm） | 5915 | 5915 | 5915 | |
4.7 | 护顶架高度 | h6（mm） | 2160 | 2160 | 2160 | |
4.19 | 总体长度 | l1(mm) | 2350 | 2285 | 2260 | |
4.20 | 至货叉垂直面的长度 | l2 (mm) | 1280 | 1215 | 1190 | |
4.21 | 车体宽度 | b1 (mm) | 1260 | 1260 | 1260 | |
4.22 | 货叉尺寸 | s/e/l (mm) | 40/120/1070 | 35/100/1070 | 35/100/1070 | |
4.25 | 货叉外间距（最小/最大） | b5 (mm) | 240/760 | 200/755 | 200/755 | |
4.28 | 前移距离 | l4（mm） | 630 | 600 | 570 | |
4.31 | 最小离地间隙 | m1（mm） | 75 | 75 | 75 | |
4.34 | 直角堆垛通道宽度800×1200（1200沿货叉放置） | Ast (mm) | 2795 | 2735 | 2700 | |
4.35 | 转弯半径 | Wa (mm) | 1750 | 1655 | 1600 | |
4.37 | 至轮臂最前端的长度 | l7（mm） | 1865 | 1765 | 1700 | |
性能 | 5.1 | 行驶速度 满载/空载 | km/h | 10.5/10.5 | 10.5/10.5 | 10.5/10.5 |
5.2 | 提升速度 满载/空载 | m/s | 0.27/0.38 | 0.27/0.38 | 0.27/0.38 | |
5.3 | 下降速度 满载/空载 | m/s | 0.35/0.35 | 0.35/0.35 | 0.35/0.35 | |
5.4 | 前移速度 满载/空载 | m/s | 0.1/0.1 | 0.1/0.1 | 0.1/0.1 | |
5.8 | 最大爬坡能力 满载/空载 | % | 10/15 | 10/15 | 10/15 | |
5.10 | 行车制动 | 电磁制动 | 电磁制动 | 电磁制动 | ||
电机 | 6.1 | 驱动电机功率 S2 60min | kW | 6.4 | 6.4 | 6.4 |
6.2 | 提升电机功率 S3 15% | kW | 12.5 | 12.5 | 12.5 | |
6.3 | 蓄电池根据 DIN 43531/ 35/ 36 A，B，C，无 | A,4Pzs | A,4Pzs | A,4Pzs | ||
6.4 | 蓄电池电压，额定容量 K5 | V/ Ah | 48/480-600 | 48/360-450 | 48/360-450 | |
6.5 | 蓄电池重量 | kg | 939 | 750 | 750 | |
其它 | 8.1 | 驱动控制方式 | 三相交流 | 三相交流 | 三相交流 | |
8.2 | 系统压力 | (bar) | 150 | 150 | 150 | |
8.3 | 系统流量 | (l/min) | 38 | 35 | 35 | |
8.4 | 驾驶员耳边噪声水平 根据EN12053标准 | dB(A) | ＜70 | ＜70 | ＜70 | |
